XZM高配系列手動影像測量?jī)x

XZM高精密系列手動影像測量?jī)x：經典機型、品質穩定適用行業廣泛、主要用于汽車零配件、3C手機配件、手機平板、精密五金制造。蘋果、華為、小米、等手機五金配套供應廠商小批量測量選擇機型手動影像測量?jī)x在精密電子、晶圓科技、刀具、塑膠、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、

在線訂購

XZM高精密系列手動影像測量?jī)x：

經典機型、品質穩定

適用行業廣泛、主要用于汽車零配件、3C手機配件、手機平板、精密五金制造。

蘋果、華為、小米、等手機五金配套供應廠商小批量測量選擇機型

手動影像測量?jī)x在精密電子、晶圓科技、刀具、塑膠、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛應用。主要適合小批量測量。

主要特點：

◆ 精密的傳動裝備設計，實現快速移動。

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備INSPEC-M多功能測量軟件、滿足不同的測量需求。

◆ 可導入DXF文件進行快速檢測。

◆ 測量數據可導出Word、Excel、AutoCAD、PDF圖文并茂的報表輸出功能、輕松輸出檢測結果

◆ 三軸精密交叉滾子導軌、保證機器精度及使用壽命。

◆ 具有輪廓度有基準、無基準量測功能

◆ 高清晰度鏡頭和高分辨率數字CCD、實現產品高清晰度測量。

◆ 卡位鏡頭、輕松實現倍率切換。

測量?jī)x主要參數：

基本參數
機器型號	XZM-2010	XZM-3020	XZM-4030	XZM-5040
測量范圍（XYZ）（mm）	200100200	300200200	400300200	500400200
重量	210	230	300	870
承重	20	30	35	45
X 、Y軸測量精度(μm)	3.0+L/200	3.0+L/200	3.0+L/200	3.0+L/200
工臺玻璃尺寸	240*150	340*250	440*350	540*450
外形尺寸（LWH）（mm）	70014001500	80014001500	90015001500	101311841613
物鏡工作距離	90（mm)
系統平臺	Win 7
電源	220V/50Hz/5A
工作環境	溫度20±2 ℃，溫度變化≦2℃/hr

機器配置
放大倍率	光學放大倍率：0.7-4.5X；影像放大倍率：44.96-258.63X
輪廓光源系統	LED冷光源，256級亮度程控可調
表面光源系統	三環LED冷光源，256級亮度程控可調
鏡頭	0.7-4.5X連續變倍手動卡位鏡筒
CCD	130萬像素彩色數字工業攝像機（海康）
操作方式	手動
導軌	X、Y軸精密級交叉滾子導軌 Z軸臺灣“上銀”直線導軌
無牙光桿	進口無牙螺桿傳動
數據控制	程控?cái)?shù)據光源集程式控制
光柵	0.001mm
測量軟件	INSPEC-M
組裝電腦	Intel I3, 4G Ram, 120G固態硬盤, DVD
顯示器	21.5寸液晶顯示器
INSPEC-M 軟件優勢功能
1	支持鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧
2	支持影像測高：光學測高功能、光學測量平面度、
3	支持輔助對焦：幫助找到最清晰時候的Z位置（輔助調焦提高測量精度）
4	手動CNC：在有夾具的情況下面可以進行半自動測量（測量效率遠高于同行）
5	支持形位公差：圓度，直線度，平行度，垂直度，同心度
6	支持自定義報表輸出、自定義模板、SPC統計功能CA、CP、CPK、MAX、MIN
7	支持設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示
8	支持標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注
9	支持地圖測量：可把所拍的工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作（合成大圖片）
10	支持二維抄數：可將產品外形描出，描出的圖形可轉入AutoCAD形成工程圖，可以做逆向工程

硬件優勢
1	整機采用一體設計方案，配備底部滾輪，全面解決儀器的搬運和移動擺放位置。儀器桌面采用可拆卸設計理念，充分實現儀器整體美觀及使用。采用鈑金材料，使用壽命長。
2	本儀器采用防撞設計，全面解決儀器使用過程中或搬運過程中工作臺在碰撞，更好的保證儀器在運輸或移動擺放位置過程中的精度。
3	移動裝置采用德國無牙螺母?jìng)鲃?dòng)設計，全面解決絲桿傳動摩損問題，延長儀器使用壽命。

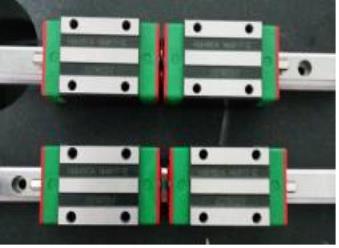

4	本儀器采用臺灣上銀高精度H級直線導軌，保證儀器機械精度的穩定性及可靠性。

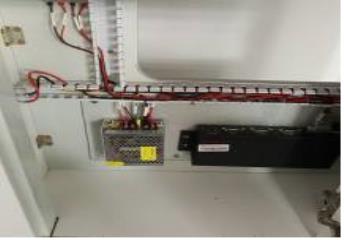

5	采用標準電器設計與安裝方式，更好的保證儀器和穩定性與安全性。所有線路均有明確的標識，非常便于維修保養
6	卡位連續變倍鏡筒、輕松實現倍率更換，不用重復標定像素精度。
7	X、Y軸精密級交叉滾子導軌 Z軸臺灣“上銀”直線導軌保證儀器精度及重直度
8	平行光路透射光源，測量塊精度≤0.002mm,測針規精度≤0.003mm
9	0.001mm分辨率光柵尺，精度高、抗干擾性強、壽命長
10	大理石底座結構，高穩定性、低變行性，使用可長達40－50年
